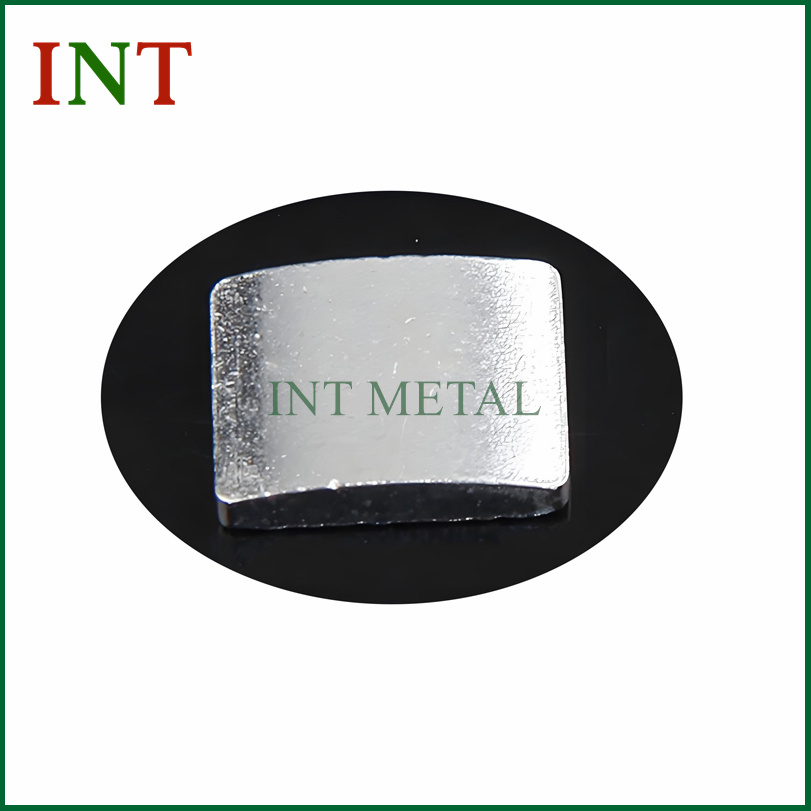

विद्युत संपर्क युक्तियों को संपर्क बिंदु, बटन या टर्मिनल भी कहा जाता है। यह विद्युत सर्किट घटक है जो विद्युत स्विच, रिले और ब्रेकर में पाया जाता है। यह विद्युत प्रवाहकीय धातु के दो टुकड़ों से बना होता है जो विद्युत धारा प्रवाहित करते हैं या उनके बीच का अंतर बंद या खुला होने पर इन्सुलेशन करते हैं। गैप हवा, वैक्यूम, तेल, एसएफ6या अन्य विद्युत इन्सुलेट तरल पदार्थ का एक इन्सुलेट माध्यम होना चाहिए।

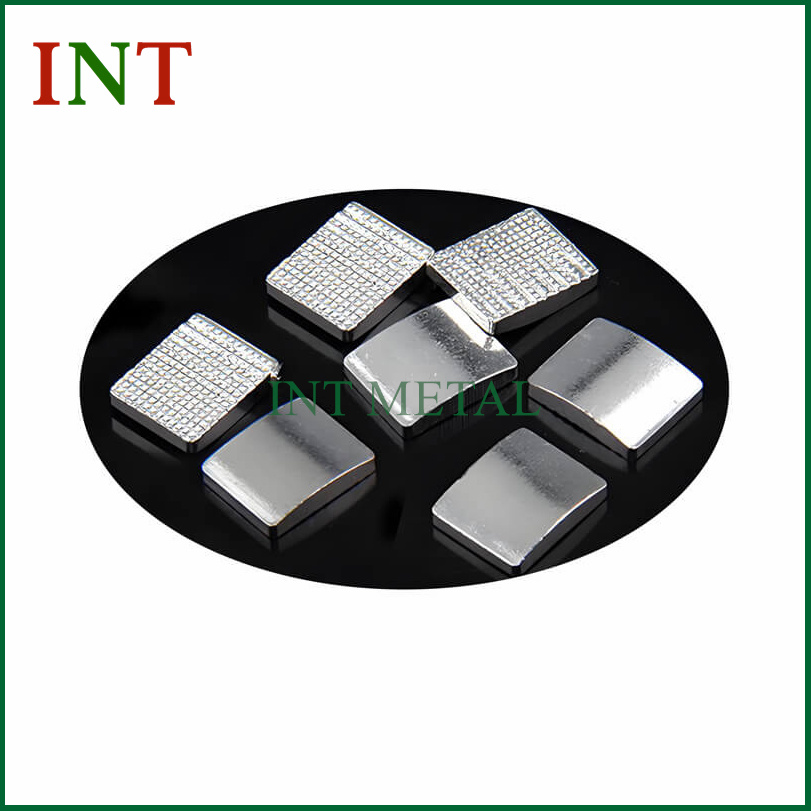

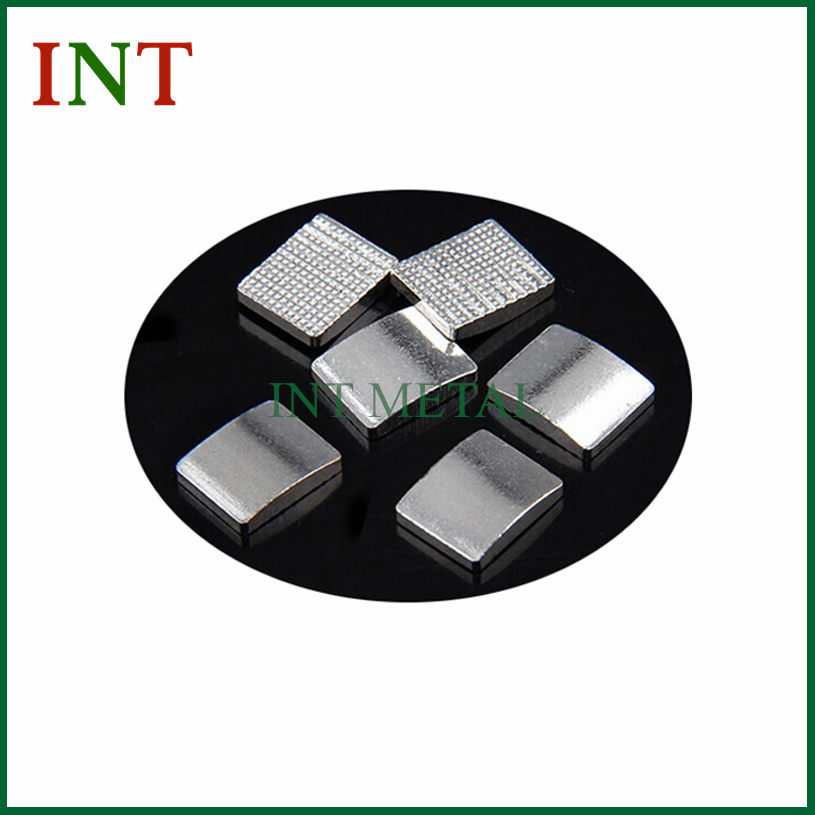

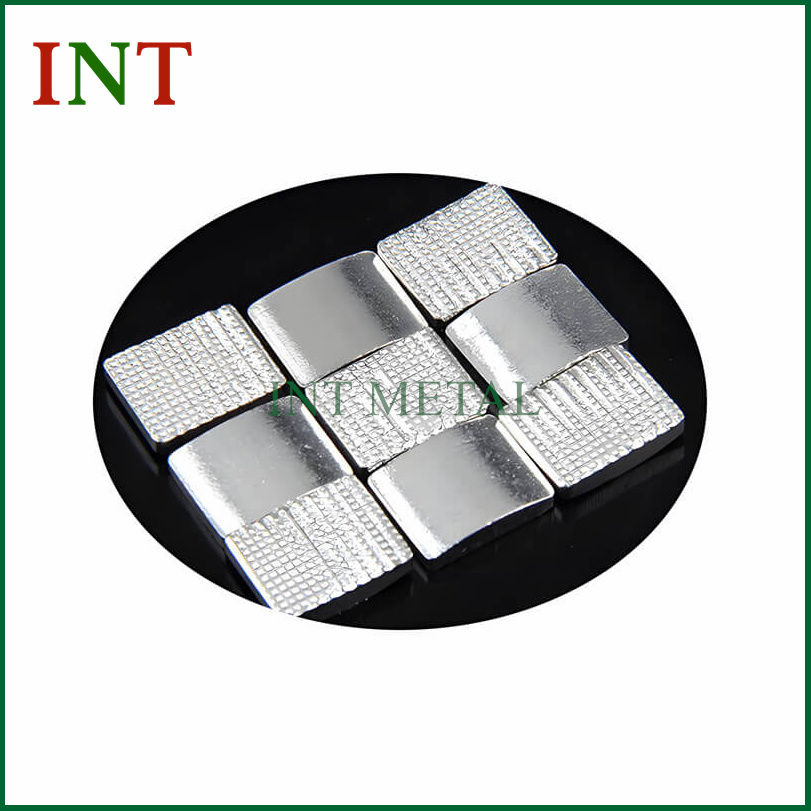

विद्युत संपर्क युक्तियाँ
सिल्वर कॉन्टैक्ट टिप्स फैक्ट्री, 12 वर्ष से अधिक निर्माण अनुभव, ISO9001 प्राप्त किया, OEM और ODM परियोजनाओं पर काम किया।
1. विद्युत संपर्क युक्तियों का परिचय
विद्युत संपर्क युक्तियाँ भी संपर्क बिंदु, बटन या टर्मिनल कहा जाता है। यह एक विद्युत परिपथ है विद्युत स्विच, रिले और ब्रेकर में पाया जाने वाला घटक। यह से बना है विद्युत प्रवाहित धातु के दो टुकड़े जो विद्युत धारा प्रवाहित करते हैं या जब उनके बीच का अंतर बंद या खुला हो तो इंसुलेट करें। गैप हवा, निर्वात, तेल, का एक इन्सुलेट माध्यम होना चाहिएSF6या अन्य विद्युतरोधीतरल पदार्थ
2. विद्युत संपर्क युक्तियों का अनुप्रयोग
विद्युत संपर्क युक्तियाँ मुख्य रूप से थर्मोस्टेट, दीवार स्विच, स्पॉट वेल्डिंग, मोटर के लिए उपयोग की जाती हैं ब्रेकर, आईसी लीड फ्रेम...
3. विद्युत संपर्क युक्तियों के लिए मुख्य सामग्री
मुख्य चेहरा सामग्री: एजी, AgNi, AgCdO, AgSnO2, AgSnO2ln2O3, AgZnO,
मुख्य मध्य सामग्री: Cu. पीतल. इस्पात
मुख्य आधार सामग्री: Cu, पीतल, कांस्य, CuSn, CuNi, घन, CuNiZn, Fe, Ni, मोनेल SUS
|
सामग्री |
संघटन |
कठोरता |
|
विद्युतीय |
घनत्व |
|
शृंखला |
(%) |
(एचवी या एचआरबी) |
|
प्रवाहकत्त्व |
(जी/सेमी3) |
|
|
|
|
|
(%IACS) |
|
|
AgSnO2 |
Ag 88,SnO2 12 |
एचवी |
90~135 |
65 |
9.9 |
|
Ag 87,SnO2 13 |
एचवी |
110~160 |
54 |
9.8 |
|
|
AgSnO2In2O3 |
Ag 89,SnO2In2O3 11 |
एचवी |
110~150 |
51 |
10 |
|
Ag 87,SnO2In2O3 13 |
एचवी |
110~155 |
50 |
10 |
|
|
अग्नि |
एजी 70, नी 30 |
एचवी |
85~140 |
70 |
9.5 |
|
एजी 50, नी 50 |
एचवी |
90~145 |
55 |
8.9 |
|
|
AgW |
एजी 50, डब्ल्यू 50 |
एच आर बी |
40~70 |
50 |
13.2 |
|
एजी 35, डब्ल्यू 65 |
एच आर बी |
65~95 |
45 |
14.5 |
|
|
एजी 50, डब्ल्यू+डब्ल्यूसी 50 |
एच आर बी |
45~75 |
50 |
13.2 |
|
|
एजीडब्ल्यूसी |
एजी 55, डब्ल्यूसी 45 |
एच आर बी |
55~85 |
48 |
12.2 |
|
एजी 50, डब्ल्यूसी 50 |
एच आर बी |
70~100 |
45 |
12.1 |
|
|
एजी 40, डब्ल्यूसी 60 |
एच आर बी |
70~100 |
40 |
12.5 |
|
|
एजीडब्ल्यूसीसी |
एजी 85, डब्ल्यूसी 12, सी3 |
एचवी |
50~80 |
55 |
9.3 |
|
एजी 79, डब्ल्यूसी 18, सी3 |
एचवी |
50 ~95 |
53 |
9.3 |
|
|
एजी 77, डब्ल्यूसी 20, सी 3 |
एचवी |
55~95 |
51 |
9.5 |
|
|
एजी 75, डब्ल्यूसी 22, सी3 |
एचवी |
55~95 |
49 |
9.5 |
|
|
Ag72,WC 24,** |
एचवी |
60~95 |
45 |
9.7 |
|
|
एजीसी |
एजी 95,सी5 |
एचवी |
40~70 |
55 |
8.1 |
|
CuW |
Cu 40,W 60 |
एच आर बी |
60~90 |
48 |
13 |
|
Cu 35,W 65 |
एच आर बी |
65~95 |
45 |
13.5 |
|
|
Cu 30,W 70 |
एच आर बी |
70~100 |
40 |
14 |
4. की विशिष्टताविद्युत संपर्क युक्तियाँ
आयामों को आवश्यकतानुसार अनुकूलित किया जा सकता है ग्राहकों का अनुरोध.
चेहरे की मोटाई : 0.05 मिमी - 1.5 मिमी
मध्य मोटाई: 0.3 मिमी-1.0 मिमी
आधार की मोटाई : 0.1 मिमी - 3.0 मिमी
5. विद्युत संपर्क युक्तियों के लिए उत्पाद प्रकार

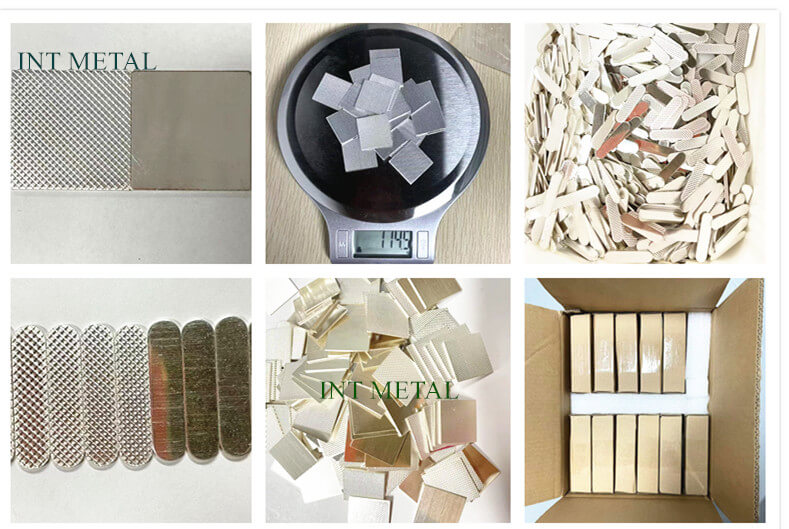

एकल धातु संपर्क बिंदु, द्विधातु संपर्क बिंदु, त्रि-धातु संपर्क अंक,

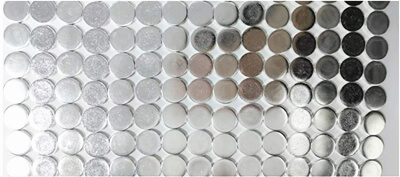

गोल बटन संपर्क बिंदु, वर्गाकार संपर्क बिंदु.
6. इलेक्ट्रिकल का विनिर्माण संयंत्र संपर्क युक्तियाँ
7. विद्युत संपर्क के लिए गुणवत्ता प्रमाणपत्र टिप्स
8. इलेक्ट्रिकल के लिए पैकिंग और शिपिंग संपर्क युक्तियाँ
पैकिंग:
सबसे पहले 100-1000 पीस को छोटे प्लास्टिक बैग में डालें या वैक्यूम प्लास्टिक बैग, फिर अलग छोटे कार्टन बॉक्स में, अंत में हार्ड कार्डबोर्ड में बक्सा.
शिपिंग:
हम
ग्राहक के अनुरोध के अनुसार सबसे अच्छा तरीका चुनेंगे।
1.
हवाई मार्ग से, संकेतित हवाई अड्डे तक।
2. एक्सप्रेस द्वारा (फेडएक्स, यूपीएस, डीएचएल, टीएनटी, ईएमएस), संकेतित पते पर।
2. समुद्र के द्वारा, संकेतित समुद्री बंदरगाह तक।
9. अक्सर पूछे जाने वाले प्रश्न
Q1. क्या आप उत्पादों को डिज़ाइन करने में ग्राहकों की मदद कर सकते हैं?
ए1. हम ग्राहकों को दोनों हासिल करने के लिए सर्वोत्तम उत्पाद डिजाइन करने में मदद कर सकते हैं उनके अनुप्रयोग के अनुसार अच्छा कार्य और लागत बचत।
Q2. क्या आप कर सकते हैं? उपयुक्त सामग्री चुनने में हमारी सहायता करें?
ए2. हम आपके अनुसार सबसे उपयुक्त सामग्री की अनुशंसा कर सकते हैं आवेदन.
Q3. क्या आप किस प्रकार की विद्युत संपर्क सामग्री प्रदान कर सकते हैं?
ए3. हम बढ़िया चांदी (Ag), AgNi, AgCdO, AgSnO2, AgZnO प्रदान कर सकते हैं। AgSnO2ln2O3, AgC , AgWC , AgW , CuW आदि
Q4. क्या आप कर सकते हैं? निःशुल्क नमूने प्रदान करें?
ए4. यदि हमारे पास स्टॉक में सही या समान आकार हैं, तो हम भेज सकते हैं आप निःशुल्क.
Q5. आप गुणवत्ता को कैसे नियंत्रित करते हैं?
ए5. हम ग्राहक के चित्र के अनुसार सख्ती से उत्पादन करते हैं अनुरोध, यहां प्रत्येक प्रक्रिया में सख्त नियंत्रण योजना, प्रत्येक की पूर्ण जांच है पार्ट्स, ग्राहक को 100% गुणवत्ता प्रदान करने का प्रयास करते हैं उत्पाद, आरओएचएस/एसजीएस परीक्षण रिपोर्ट, सामग्री प्रमाणपत्र उपलब्ध हैं।
